GKC-HAJ-MH交直流高壓開關特性及磨合裝置測試系統是一款專業化的高壓電氣設備測試平臺，專為斷路器、接觸器等開關設備的機械特性分析與磨合試驗設計。系統集高精度測量、智能控制、多工位協同于一體，廣泛應用于電力設備生產廠家、第三方檢測機構及電網運維單位，助力提升設備可靠性及運維效率。

高壓開關磨合裝置針對斷路器（高壓開關）、接觸器（只有合閘線圈）的磨合測試而設計。采用了新研發的開關電源，重量輕，進口大功率IGBT控制，高低電壓轉換響應快，電壓輸出精準，工作效率得到極大提高?？朔艘酝褂脮r間繼電器進行磨合，控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了高壓開關的完好性，克服了使用工頻調壓器笨重，不同電壓輸出時調壓慢，電壓誤差大，在低電壓時功率不足無法合分的問題。

• 智能高效控制

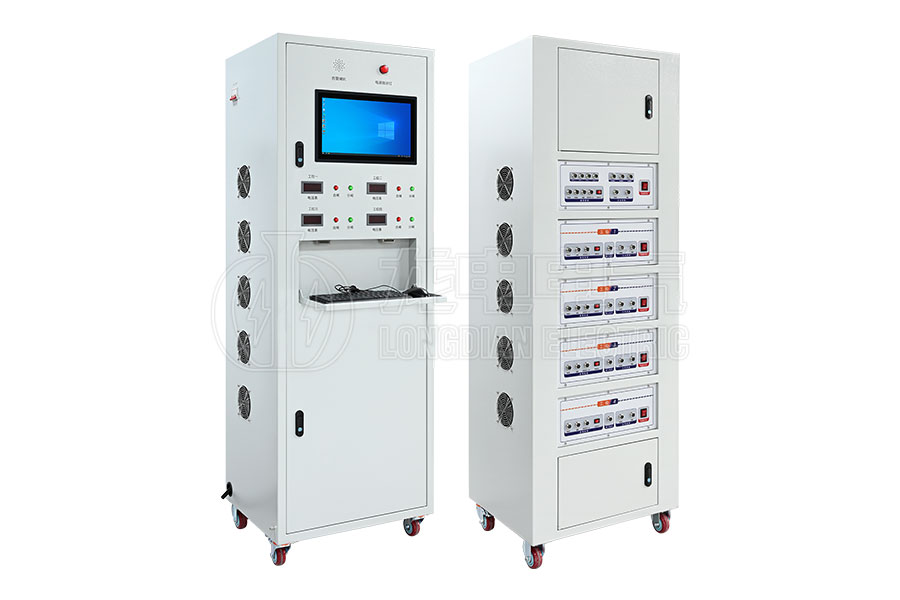

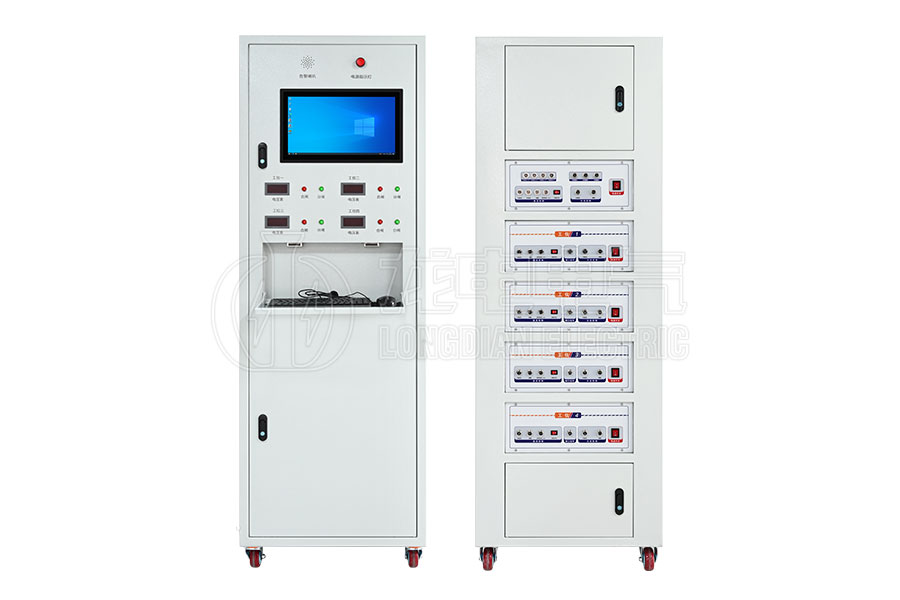

• 搭載工業級計算機與15寸觸摸屏，采用Windows10操作系統，支持中英文輸入，界面直觀，操作便捷。

• 內置交直流可調電源（AC/DC 6～270V），輸出電流高達20A，滿足高低電壓試驗需求，可精準整定分合閘動作電壓，支持手動/自動模式切換。

• 全面精準測試

• 一次動作即可獲取12路斷口數據，包括分合閘時間、不同期性、彈跳參數、行程、速度（剛合/分速度、最大速度、指定段平均速度）及線圈電流/電阻等，精度達±0.05%。

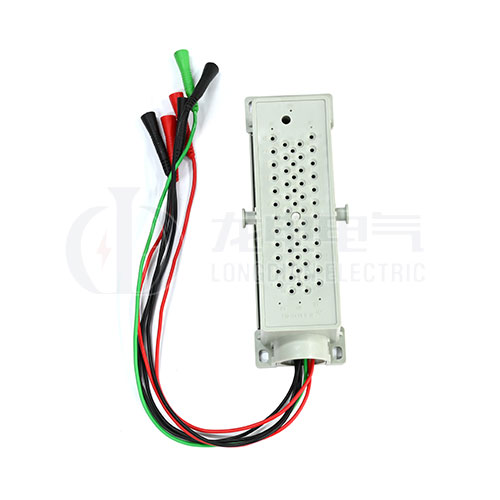

• 支持直線、旋轉、加速度傳感器靈活安裝，適配各類斷路器（SF6、真空、油開關等），可單傳感器推算多路數據，提升測試效率。

• 多模式磨合功能

• 支持單分、單合、合分、分合分等磨合模式，適配普通斷路器與接觸器（單線圈）。

• 獨立6工位交直流電源設計，各工位電壓、時長可獨立調控（如合閘85%、分閘65%電壓），支持交流/直流混合輸出，互不干擾。

• 具備斷口實時監測與故障保護功能，遇拒分/拒合時自動報警停機，支持?jǐn)嚯娎m(xù)試或清零重啟，有效保護設備與線圈。

• 智能保護與可靠性

• 分合閘間隔、儲能時間可設范圍廣（1-999秒/20-1000毫秒），精準控制避免線圈過熱損壞。

• 內置過流保護與保險機制，短路時自動切斷輸出，支持單工位維護不影響整體運行。

• 專業擴展與兼容性

• 適配國內外全型號高壓開關，支持帶/不帶斷口磨合，滿足多樣化試驗場景。

• 數據自動生成Word報告與統計圖表，支持歷史記錄分析與導出，助力高效決策。
