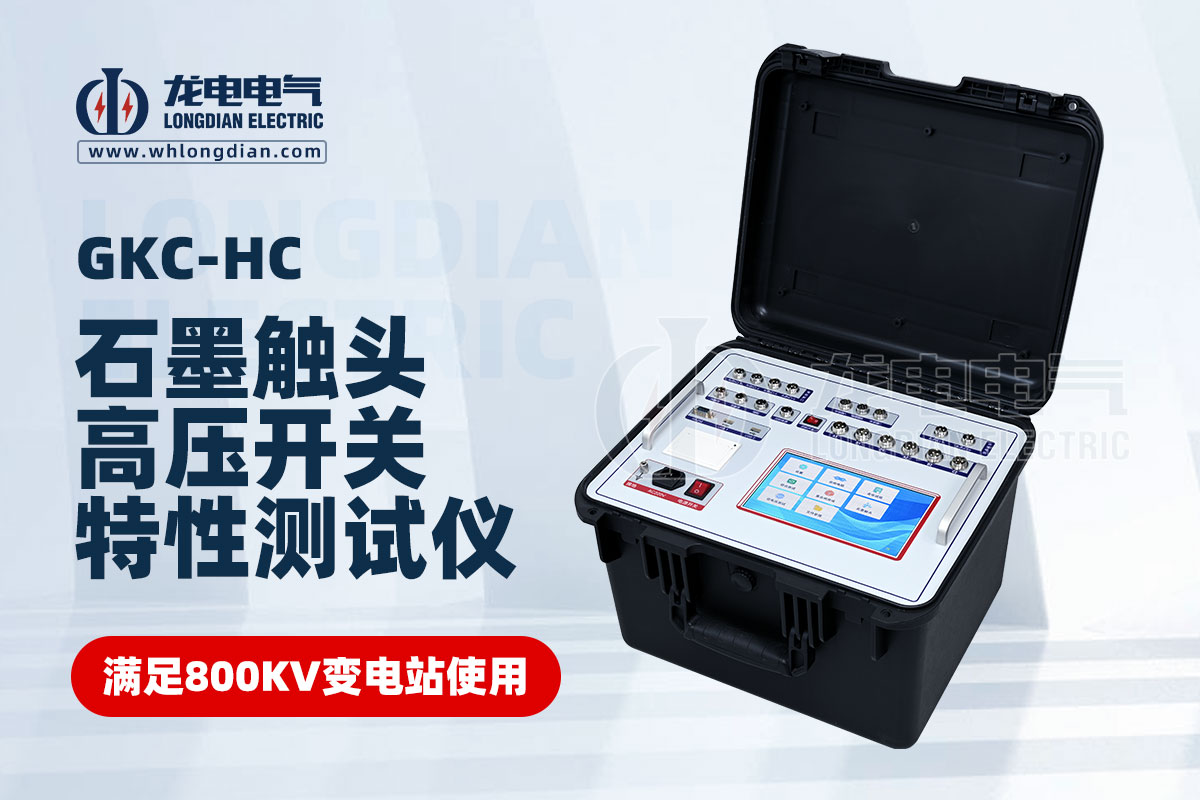

在電力系統運維中，高壓開關綜合特性測試儀是評估斷路器、隔離開關等設備性能的核心工具。它能精準測量設備的機械特性、電氣參數及動作時間，為電網安全運行提供數據支撐。然而，許多從業者對測試儀的適用對象存在疑問：哪些設備需要作為“被試品”進行綜合測試？測試的關鍵指標是什么？小編將系統梳理高壓開關綜合特性測試儀的主要被試品類型，并解析其測試要點與行業標準，助力電力企業提升設備維護效率。

高壓開關綜合特性測試儀的核心功能

高壓開關綜合特性測試儀是一種多功能檢測設備，主要用于以下測試：

• 機械特性測試：合閘/分閘時間、同期性、彈跳時間、行程曲線等；

• 電氣參數測試：回路電阻、分合閘線圈電流、動作電壓；

• 動態特性分析：觸頭運動速度、超程、接觸壓力等。

其測試結果直接反映高壓開關設備的健康狀態，是預防性維護和故障診斷的關鍵依據。

高壓開關綜合特性測試儀的主要被試品類型

1. 高壓斷路器（Circuit Breaker）

• 設備說明：用于切斷或接通負荷電流及故障電流的核心開關設備，包括真空斷路器、SF6斷路器等。

• 測試重點：

• 分合閘時間：確保在短路故障時能快速切斷電流（IEC 62271標準要求分閘時間≤60ms）；

• 回路電阻：檢測觸頭接觸是否良好（電阻值異常易導致過熱故障）；

• 彈跳時間：避免觸頭多次彈跳引發電弧重燃。

2. 隔離開關（Disconnector）

• 設備說明：用于隔離電路、保障檢修安全的無滅弧能力開關，常見于變電站母線分段。

• 測試重點：

• 機械操作壽命：驗證其在頻繁分合操作下的穩定性（GB/T 1985要求機械壽命≥1000次）；

• 分合閘同期性：三相觸頭動作時間差需≤3ms，防止拉弧損壞設備。

3. 負荷開關（Load Switch）

• 設備說明：兼具分?jǐn)嘭?fù)荷電流和隔離功能的開關設備，常用于配電網線路控制。

• 測試重點：

• 開斷能力：驗證其在額定電流下的滅弧性能；

• 儲能機構特性：檢查彈簧或電機儲能效率，避免分閘能量不足。

4. GIS組合電器（Gas Insulated Switchgear）

• 設備說明：將斷路器、隔離開關等集成在充有SF6氣體的密閉艙體內，適用于高電壓、緊湊型變電站。

• 測試難點：

• 在線監測限制：需通過專用接口連接測試儀，測量?jī)?nèi)部觸頭動作特性；

• 氣體密封性關聯：動態電阻異?？赡芊从硽怏w泄漏或觸頭氧化。

5. 重合閘裝置（Recloser）

• 設備說明：自動檢測故障并嘗試恢復供電的智能開關，多用于配網自動化場景。

• 測試重點：

• 動作邏輯驗證：測試延時合閘、閉鎖邏輯是否符合設定；

• 電氣耐久性：模擬多次重合閘操作后的性能衰減。

為何必須對這些被試品進行綜合測試？

1. 預防隱性故障
   例如，斷路器回路電阻超標可能引發觸頭熔焊，而通過定期測試可提前發現并更換磨損部件。

2. 滿足標準強制要求
   根據DL/T 846.3-2017《高壓開關設備測試導則》，所有投運前及大修后的高壓開關必須進行機械特性與電氣參數測試。

3. 提升電網可靠性
   以GIS設備為例，其內部觸頭動作時間偏差若超過5%，可能導致絕緣擊穿，引發區域性停電事故。

高壓開關綜合特性測試儀的被試品涵蓋斷路器、隔離開關、GIS等關鍵設備，其測試數據是評估電網“心臟”健康狀態的核心指標。隨著智能電網發展，測試儀正朝著高精度、無線化、智能診斷方向演進。電力企業需結合設備類型與運維需求，制定科學測試周期，筑牢電網安全防線。
