斷路器的動作特性試驗及動作電壓試驗是檢驗斷路器性能的重要手段，是電力系統維護和檢修的重要環節。這兩項試驗可以有效地評價斷路器的操作性能和電氣性能，確保斷路器能夠可靠地完成合閘和分閘操作，并滿足電力系統的安全運行要求。

1. 斷路器的動作特性試驗

斷路器的動作特性試驗是測量斷路器在不同操作條件下的動作特性，包括：

合閘時間：從發出合閘指令到觸點完全合閘所需的時間。

分閘時間：從發出分閘指令到觸點完全分閘所需的時間。

操作速度：觸點在合閘或分閘過程中的平均速度。

開距：觸點在分閘位置時的距離。

同期性：三個相觸點在合閘或分閘過程中的同步性。

試驗方法

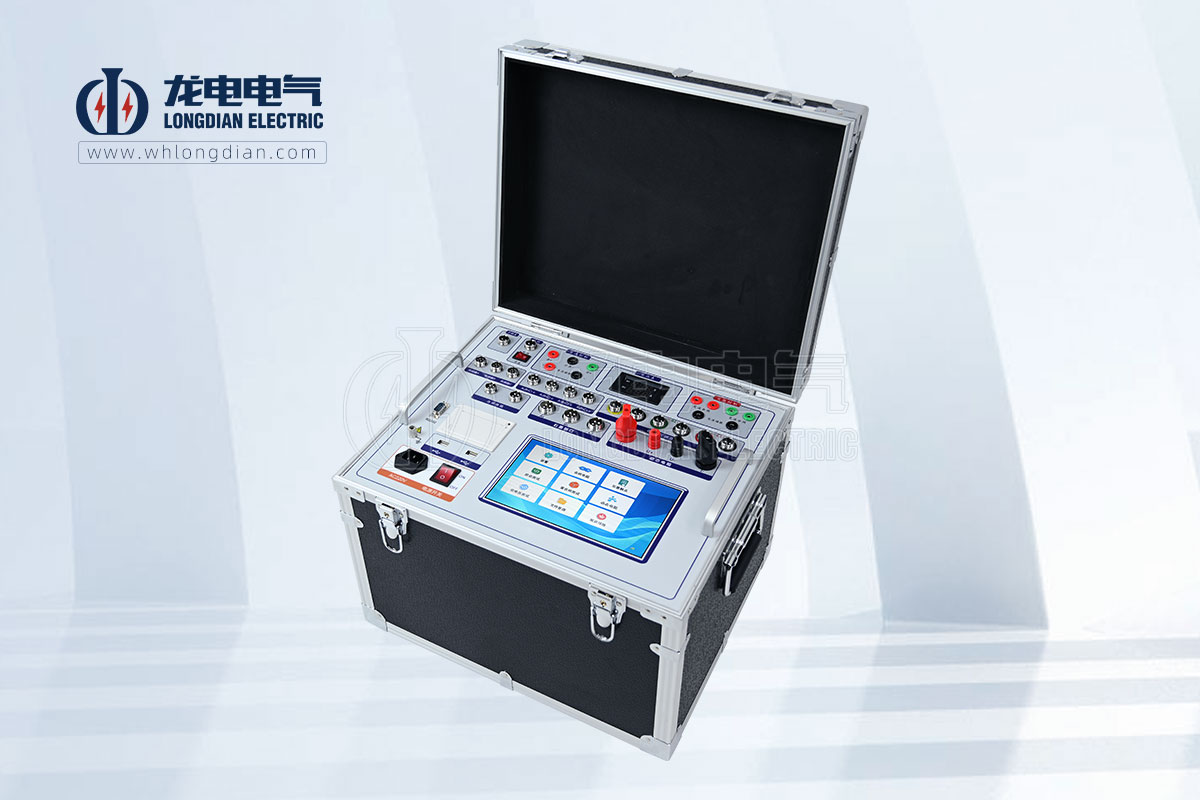

斷路器的動作特性試驗一般采用斷路器特性試驗裝置進行測量。試驗裝置由控制臺、電源、測量電路和被試斷路器等部分組成。試驗時，將被試斷路器連接到試驗裝置上，通過控制臺發出合閘或分閘指令，并測量觸點的動作時間、速度、開距等參數。

試驗結果評價

斷路器的動作特性試驗結果應符合相關標準和規范的要求。例如，DL/T 402-2007《高壓交流斷路器試驗規程》規定，斷路器的合閘時間和分閘時間應不大于規定值，操作速度應不小于規定值，開距應不小于規定值，同期性應符合規定要求。

2. 斷路器的動作電壓試驗

斷路器的動作電壓試驗是測量斷路器在不同操作電壓下的動作特性，包括：

合閘電壓：使斷路器觸點可靠合閘所需的最小電壓。

分閘電壓：使斷路器觸點可靠分閘所需的最小電壓。

操作電壓范圍：斷路器能夠可靠操作的電壓范圍。

試驗方法

斷路器的動作電壓試驗一般采用斷路器特性試驗裝置進行測量。試驗裝置由控制臺、電源、測量電路和被試斷路器等部分組成。試驗時，將被試斷路器連接到試驗裝置上，通過控制臺調節電源電壓，并測量觸點的動作電壓。

試驗結果評價

斷路器的動作電壓試驗結果應符合相關標準和規范的要求。例如，DL/T 402-2007《高壓交流斷路器試驗規程》規定，斷路器的合閘電壓和分閘電壓應不大于額定值的規定值，操作電壓范圍應符合規定要求。

3. 斷路器動作特性試驗及動作電壓試驗的意義

斷路器的動作特性試驗及動作電壓試驗具有以下重要意義：

確保斷路器能夠可靠地完成合閘和分閘操作。斷路器是電力系統的重要元件，用于開斷和關合高壓電路。斷路器的動作特性和動作電壓直接影響其能否可靠地完成合閘和分閘操作，從而影響電力系統的安全運行。

評價斷路器的性能。斷路器的動作特性試驗及動作電壓試驗可以有效地評價斷路器的操作性能和電氣性能，為斷路器的選型、維護和檢修提供依據。

發現斷路器潛在的故障隱患。斷路器的動作特性試驗及動作電壓試驗可以及時發現斷路器存在的故障隱患，避免斷路器在運行中發生故障，造成事故。

4. 斷路器動作特性試驗及動作電壓試驗的注意事項

斷路器的動作特性試驗及動作電壓試驗應在專業人員的指導下進行，并嚴格遵守相關標準和規范的要求。在進行試驗之前，應仔細檢查斷路器及其連接電路，確保無任何異常情況。試驗過程中，應密切觀察斷路器的運行狀態，并做好記錄。試驗結束后，應認真分析試驗結果，并采取必要的措施。
